Как самому сделать бур для бурения скважин?

Как сделать самодельный, ручной бур для скважины своими руками

Чтобы обеспечить надлежащий уровень комфорта на даче, необходимо побеспокоиться о наличии системы водоснабжения, будь то скважина или колодец. Необходимо подготовить соответствующее оборудование. Рассмотрим, какие существуют виды буров для скважин и как их правильно соорудить своими руками.

Конструкция ручного бура на воду

Нужно учитывать характер грунта в вашей местности. Самая простая конструкция – шнековая. Она состоит из спирали, которая является буровым элементом, и ручки.

Конструкция должна иметь:

• Режущий элемент.
• Штангу.
• Ручку.

В зависимости от конструкции его комплектация может незначительно отличаться.

Разъемная буровая труба

Это конструкция, которая по мере заглубления бура может удлиняться. Состоит из отдельных разъемных секций. Одна часть может иметь длину до одного метра. Количество секций должно равняться предполагаемой глубине будущей скважине на воду. Этот элемент соединяется несколькими способами:

1. Резьбовое соединение муфтой. Следует на каждой трубе нарезать наружную резьбу. Важно подобрать муфту необходимой длины и не допустить самостоятельного ее прокручивания. Для этого применяется шплинтовый фиксатор.
2. Соединение гайкой и болтом. К штанге приваривается гайка/болт. Способ простой, но не надежный. Тонкостенная труба может не выдержать нагрузку и в месте возле сварки попросту лопнет.
3. Крепление муфты. Она приваривается к трубе соответствующего диаметра. Фиксация должна полностью исключить вероятность проворачивания.

Сперва используется одна секция. По мере ее погружения в почву добавляется следующий элемент при помощи специального соединения. И по такой схеме продолжается бурение.

Виды буров для грунта

Три наиболее распространенные:

Каждый из них имеет свои особенности. Сперва рассмотрим их, а потом узнаем технологию изготовления.

Спиральный

Самодельное спиральное изделие преимущественно используется в плотном сыпучем суглинке. В его состав также может входить мелкий гравий. Принцип бурения сводится к вращательным движениям. В нижней части бурильного инструмента располагается нож.

По мере прокручивания штанги ножи на спиралях врезаются в почву. После этого конструкция поднимается и освобождается от грунта. По мере заглубления штангу можно наращивать.

В изготовлении можно использовать половинки дисков, которые привариваются друг против друга. Имеющиеся режущие лезвия должны иметь хорошую заточку и закалку. При вращении вручную перпендикулярно штанге приваривается ручка из трубы.

Преимущества:

• Можно осуществлять самостоятельно при изготовлении небольших скважин на несколько метров.
• Возможность пробурить шахту за несколько часов. При условии, что земляной слой мягкий.
• Если его снабдить электрическим двигателем, процесс бурения будет напоминать сверление.

Недостатки:

• Неэффективен при попадании на валуны или твердую породу.

Ложковый

Используется в условиях влажной глинистой малосыпучей породы. Изготавливается он из стального цилиндра, можно использовать листы стали. В нижней части имеется специальный отсек, имеющий спиралевидную или продольную форму. Основным рабочим элементом является ложка. В процессе вращения режущая и вертикальная кромка забирают грунт. Таким образом, земля заполняет все внутреннее пространство цилиндра.

Преимущества:

• Вполне реально изготовить своими руками.
• В отличие от спирального, ложковый гораздо быстрее пробурит отверстие в грунте.
• Возможно автоматизировать процесс при поднятии конструкции из почвы.

Недостатки:

• Нужен помощник.
• Серьезные трудозатраты.

Ударный

Он подходит для разных видов почв:

В зависимости от типа грунта используется разный ударный инструмент. При бурении в мягкой почве – клинообразное долото, в вязкой – двутавровое, в твердой – крестовое и прочее. Принцип работы сводится к тому же, что и при канатном бурении. Разница только в том, что сама конструкция располагается в земле и ее масса колеблется от 0,5 до 2,5 тонн. Удары осуществляются специальным блоком. После прохода в полметра долото изымается из почвы и очищается от грунта.

Преимущества:

• Используется для земли разного состава.
• Можно пробурить абиссинский источник за короткий промежуток времени.

Недостатки:

• Процесс бурения скважины трудоемкий и требует дополнительной оснастки.
• Необходима бурильная система (тренога).
• Без помощи никак не обойтись.

Инструменты и материалы

В зависимости от типа изготовления самодельной бурильной конструкции может понадобиться следующее:

• Стальной прут.
• Металлическая труба. Диаметр выбирается индивидуально.
• Муфта, чтобы соединить штангу.
• Дисковая пила для изготовления резцов.
• Стальная толстую полоса, чтобы сформировать винт.
• Тросик.
• Металлический лист и прочее.

• Болгарка.
• Сварочный аппарат.
• Тиски.
• Молоток.
• Перфоратор.
• Дрель.
• Защитная маска.
• Круг по металлу и прочее.

Как сделать своими руками

Предлагаем вам несколько инструкций по изготовлению:

1. Спиральный.
2. Ложковый.
3. Ударный.

Спиральный

Необходимо взять толстую трубу. В нижней ее части будет находиться режущий элемент. Его делают из твердого сплава. Также потребуется металлическая полоса, чтобы приварить ее вдоль всей конструкции. Она должна иметь спиральную форму, благодаря чему почва будет выталкиваться наружу. Подготовьте:

• Трубу заданной длины с толстой стенкой.
• Металлический диск, подойдет от столярной пилы. Хорошо, если его размер сразу будет соответствовать диаметру будущей скважины на воду.

Процесс сборки выглядит так:

• Нижнюю часть трубы необходимо заострить.
• Прикладываете к ней заостренный наконечник и привариваете его.
• Берете диск от пилы и разрезаете его пополам.
• Обе половины привариваете к штанге под углом. От ее конца они должны находиться на расстоянии около 12,5 см.
• Сверху приваривается муфта и соединяется со следующей штангой.

Ложковый

• Трубу с толстыми стенками.
• Сварочный аппарат.

При изготовлении вам никак не обойтись без схемы или чертежа. Согласно ему в трубе делается соответствующий прорез. Далее необходимо сделать сечение, например мощным молотком или кувалдой. Низ трубы хорошо заточить, вместе с боковыми кромками. По продольной оси снизу приваривается сверло диаметром до 36 мм. Сверху крепится штанга.

Совет! Перед началом изготовления самоделки предварительно рекомендуется закалить режущую кромку.

Ударный

Сперва следует изучить проект на фото в этой статье и как выполняется установка треноги. Высота конструкции до трех метров. Сверху обязательно крепится канатный блок. Учитывая, что вес бура серьезный, сооружается лебедка. Она крепится к треноге.

В скважинном буре используется толстостенная труба, солидного веса, чтобы она могла пробить и скалу. Конец обязательно заостряется. Сверху нужно отверстие для крепления каната.

Важно! Нижнюю часть лучше закалить. Это существенно, так как она подвергается серьезным нагрузкам. Помимо закалки, выполняется заточка для формирования зубцов.

Еще изготавливается радиальное отверстие сверху трубы. Это позволит без особых затруднений изымать грунт.

Советы и подсказки

Перед тем как начинать делать ручной бур для скважины, необходимо задать себе следующие вопросы:

1. Насколько глубокая она будет?
2. Какой характер грунта: известняк, глина, щебень, скала или прочее?
3. Необходим ли механический агрегат или будет использоваться простой ручной?
4. Присутствуют ли в почве корни?

От этих факторов и будет зависеть, какую домашнюю бурильную систему изготовите. Если времени нет мастерить самостоятельно, можно приобрести небольшой садовый шнековый агрегат.

Если принято решение бурить, для облегчения рытья специалисты советуют использовать желонку. С ее помощью поднимать грунт на поверхность будет гораздо проще. Чтобы увеличить объем поднимаемой почвы, на возвышенности из бревна/ бочки сооружается рычаг. Процесс бурения значительно упрощается и ускоряется в несколько раз.

Совет! Самодельный бур будет полезен в хозяйстве постоянно. Им можно изготавливать небольшие лунки, например под фундамент забора, установки лавочки, стола на улице и прочее. Поэтому его можно назвать универсальным.

Как изготовить самодельный бур для земли с двигателем

Если вас интересует бормашина, которая осуществляет работу в автоматическом режиме с минимальными усилиями человека, то существует несколько идей, например из бензопилы. В этом случае следует сделать все правильно, чтобы не повредить себя.

Прежде всего делается расчет мощности двигателя. Мотор на бензопиле имеет большое количество оборотов. Если бур будет вращаться с такой скоростью, то управлять такой машиной крайне сложно. Более того, оказывается серьезная нагрузка на мотор.

Совет! Оптимальным будет выбор в пользу бензопилы «Урал» и «Дружба». Их моторы имеют низкие обороты, но они достаточно мощные.

Узнать обо всех подробностях этой разработки, вы можете, посмотрев подготовленное видео. Здесь рассказывается во всех подробностях о том, как сделать мотобур на основе бензопилы:

Плюс ко всему есть умельцы, которые используют мотор перфоратора при бурении небольших скважин. В этом случае важно сделать правильную насадку и рассчитать размер буровой установки. Вот здесь также можете посмотреть подробности этого чудотворения:

Стоит ли самому делать конструкцию или обратиться в фирму

Безусловно, применение самодельных изобретений имеет положительные стороны. Например, можно значительно сэкономить средства при изготовлении собственного источника. Также существует множество простых чертежей и схем, как сделать бурильный инструмент. Однако у всего этого есть очевидный минус – невозможно вырыть источник на большую глубину.

Поэтому если вода на участке залегает глубоко, то лучше обратиться в специализированную фирму. Возможно, она будет использовать гидравлические установки. В этом случае следует будет продумать все до мелочей:

• Найти точное место с водой.
• Сразу определить место для отработки.
• Обговорить стоимость работ.
• Установить сроки работы и прочее.

В любом из вариантов наш материал должен вам помочь в этом нелегком деле.

Полезное видео

Как сделать бур для скважины своими руками: схемы лучших самоделок

Хотите обустроить систему водоснабжения на своем участке, пробурив самостоятельно скважину? Согласитесь, что наличие водопровода и канализации существенно повышает уровень комфорта при проживании в частном доме или на даче. Но вызов специалистов для обустройства колодца или скважины обойдется совсем недешево.

Вы решили смастерить бур для скважины своими руками и подбираете простой вариант самоделки? Мы вам поможем в этом вопросе – в статье собраны полезные сведения о процессе изготовления самодельного бура спирального типа и бура-ложки.

Приведен перечень необходимых инструментов и материалов, подобраны тематические фото и полезные видеорекомендации по сооружению бура-самоделки.

Наши подробные инструкции, оснащенные пошаговыми фото, помогут сделать простой и незамысловатый бур даже новичку.

Буры для вращательного ручного бурения

Для самостоятельного бурения скважины под воду потребуется нехитрое приспособление. Включает оно разъёмную трубу, которую можно будет наращивать по мере увеличения глубины сооружения, рукоятку, с помощью которой и будет осуществляться вращение, и бур – главный элемент конструкции.

Существуют два вида буров, которые повсеместно используются для выполнения работ по вращательному ручному бурению скважин:

Оба этих инструмента обладают такими конструктивными особенностями, которые позволяют выполнять работы по бурению без применения дополнительного оборудования.

По своей сути, спиральный бур – это сверло очень большого размера. Он врезается в грунт своей острой твердосплавной режущей гранью, кромка которого заточена в виде конуса.

Выше режущая поверхность инструмента закручивается спиралью вдоль штанги. Наибольший диаметр этой спирали и определяет такой важный параметр, как размер будущей скважины.

В процессе вращения режущая кромка впивается в грунт и подрезает его, после чего он перемещается по спиральным полосам и выталкивается с их помощью наружу.

Так в направлении бурения создаётся дополнительный упор. В ходе выполнения работ по бурению скважины происходит накопление остаточного грунта, извлеченного из шахты, между витками шнека. Шнековый бур приходится периодически извлекать на поверхность, чтобы очистить.

Чтобы сделать самостоятельно спиральный бур, можно воспользоваться цилиндрическим стержнем, к которому в нижней части приваривается режущая спираль, изготовленная из стальной полосы. Выполнять земляные работы таким инструментом можно даже на осыпающихся и твердых грунтах.

В состав бура-ложки входит металлический стержень, конец которого оснащен цилиндром определенного диаметра. Этот цилиндр имеет в своей нижней части продольную или спиралевидную прорезь. Способ захвата грунта послужил основой для названия бура ложкой.

Относительно оси металлического стержня ложка смещена в сторону примерно на 10-15 мм. Благодаря своему смещению этот инструмент высверливает отверстие, диаметр которого превышает аналогичный параметр самой ложки.

Увеличение диаметра необходимо для установки в выработку обсадных труб, диаметр которых обязан быть больше диаметра бура.

При выполнении бурильных работ с помощью ложки следует одновременно производить и монтаж обсадных труб. Применять такой инструмент эффективнее всего на пластичных грунтах – супесях и суглинках.

Вариант #1 – изготовление спирального бура

Сделать самостоятельно в домашних условиях бур, на стержень которого будет наварена спираль – задача непростая. Зато соорудить модель попроще сможет каждый, кто имеет навыки работы со сварочным аппаратом, болгаркой и прочими инструментами.

Всё, что нам нужно для работы, приготовим заранее:

• сварочный аппарат;
• болгарку (УШМ);
• рулетку или другое средство измерения;
• стальной стержень нужной нам длины;
• диск из стали.

Будем выполнять все этапы работ по порядку. Сначала нужно распилить стальной диск на два одинаковых полукруга. Теперь обе части свежераспиленного диска необходимо заточить.

Эту часть работы хорошо бы выполнять тому, кто умеет затачивать инструменты, потому что от качества заточки будет зависеть, насколько легко инструмент войдет в грунт. А значит, и общая скорость выполнения работы.

Теоретически спиральный бур можно сделать, используя для этой цели стальную спираль. Для этого нужно взять полоску инструментальной стали, нагреть её, после чего скрутить в спираль с шагом, соответствующим диаметру.

Затем полоску следует закалить и, наконец, приварить к стержню. Но не в заводских условиях выполнить такую работу качественно практически невозможно.

Вариант #2 – сборка бура-ложки

Если грунт на вашем участке устойчив к осыпанию, то для бурения скважины лучше использовать бур-ложку. Он, как уже говорилось, имеет форму цилиндра с продольной прорезью в боковой части и спиралевидной ложкой-захватом внизу.

Длина такого цилиндра обычно не превышает 70 см, а диаметр инструмента может быть различным: он зависит от параметров скважины, которую мы желаем получить в итоге.

Грунт, который бурильщику предстоит извлечь на поверхность, должен проникнуть в цилиндр через полость и удерживаться внутри за счет прилипания и сжатия.

Прежде, чем делать прорезь в цилиндре, нужно оценить качества грунта на своём участке: чем выше его сыпучесть, тем уже будет прорезь в ложке.

Сделать бур-ложку самостоятельно можно двумя способами:

• взять листовую сталь и скрутить её по заданному диаметру, придав заготовке цилиндрическую форму;
• использовать кусок трубы, который уже изначально имеет нужную нам форму.

Использовать для работы готовую стальную трубу, конечно, намного проще. Для изготовления бура нужен небольшой её отрезок. Остаётся только сделать на её конце пропилы, отогнуть их и заточить кромки. Вместо трубы можно использовать отработанный баллон.

Для выполнения работ нам понадобятся:

• полый стальной цилиндр;
• болгарка;
• аппарат для сварки;
• стальной прут или стержень;
• сверло по металлу.

С помощью болгарки в нижней части цилиндра вырезаем прорезь. Чтобы облегчить буру процесс вхождения в грунт, можно приварить к штанге строго по её оси обычное сверло по металлу.

Способ с листовой сталью более трудоёмкий. Стальную заготовку нужно будет сварить по шву, а режущую кромку заострить, чтобы она легче входила в грунт. Сварным швом нужно закреплять и сверло, расположив его в нижней части цилиндра.

Если подходящего сверла по металлу не найдется, можно заменить его узкой пластиной из стали, предварительно заострив её с обеих сторон. При этом эффективность бурения не потеряется. Длина такой пластины составляет примерно 15 см.

Готовую ложку цилиндрической формы осталось приварить к металлическому стержню, который смещается в сторону на 10-15 мм от линии оси инструмента.

При эксплуатации бура это смещение позволит сделать скважину большего диаметра. Это происходит, поскольку продольная режущая кромка бура-ложки соскребает грунт с боковых поверхностей шахты.

Благодаря том, что диаметр снаряда меньше диаметра обсадных труб, такой бур легко может использоваться внутри сооружаемой обсадки, что значительно облегчит процедуру их установки. Сами же трубы предохранят скважину от обрушения.

Нагрузки при работе бура-ложки очень высоки, поэтому для его изготовления нужно использовать высокопрочную инструментальную сталь. Укрепляющие бур элементы должны, в идеале, пройти процессы термообработки и закаливания.

Вам также может быть полезна информация о популярных вариантах бурения скважины, рассмотренная в другой нашей статье.

Приведение вращательного бура в рабочее состояние

Недостаточно узнать, как самостоятельно сделать бур для скважины. Нужно, чтобы готовый бур можно было использовать для выполнения работ. Для этого необходимо снабдить его рукояткой или ручкой, а также разъёмной буровой трубой.

Изготовление удобной рукоятки

Рукоятка – важный конструктивный элемент. Она необходима, чтобы бур было удобно вращать. Конструкция ручки тоже не так проста, как кажется.

Можно предусмотреть, что с ней будет управляться один человек, но иногда в буровых работах может участвовать и большее число людей. Трудоёмкость процесса зависит от качества почвы и от глубины будущей скважины.

Ручку выполняют из металлопроката, имеющего приличный запас прочности. Ведь этой детали бура нужно выдерживать значительные нагрузки, не пружиня и не демпфируя прилагаемые усилия. Для соединения рукоятки и верхнего края разъёмной трубы используется сварка.

Сооружение разъёмной буровой трубы

Бур – многофункциональный инструмент. С его помощью можно не только скважину соорудить, но и, например, столб вкопать. Если использовать его для садовых работ, вполне можно обойтись и без буровой трубы. Полутораметрового основания будет достаточно для того, чтобы выкопать неглубокие ямы.

Но нам бур нужен для того, чтобы пробурить с его помощью достаточно глубокую скважину. Как поступить в этом случае? Смысла в том, чтобы оставить штангу односекционной и просто удлинить, нет.

Длина штанги и способность металла противостоять усилиям по скручиванию обратно пропорциональны. Работать длинной односекционной штангой будет невозможно.

Выход один: нужно сделать такую буровую трубу, которая будет состоять из разъёмных секций. Длина одной секции, разъёмной штанги, должна составлять 1 метр или чуть больше. Таких секций нужно соорудить столько, чтобы в результате выйти на запланированную глубину скважины.

Вам также может быть полезна информация о выборе трубы для скважины, изложенная в нашей статье: Какие трубы лучше для скважины: виды, какую выбрать и почему.

Наращивание длины колонны штанг, присоединенных к буру, будет производиться постепенно, по мере того, как буровой снаряд будет продвигаться вглубь.

Есть несколько вариантов соединения штанг в длинный буровой стержень, это:

• Резьбовая муфта. Чтобы создать такое соединение, внутри каждой секции нарезают резьбу, которая будет соответствовать размерам соединительного элемента. Резьбовая муфта изготавливается нужной длины. Нам осталось исключить возможность самопроизвольного развинчивания соединения. Для этих целей используется шплинтовой фиксатор. Этот способ отличается простотой и надежностью.
• Гайка и болт. Привариваются к штангам, выполненным из труб небольшого диаметра. Это достаточно простой, но недостаточно надежный вариант. Приваривать придется на тонкостенную трубу, на которой такое соединения вряд ли получится прочным. Кроме того, чтобы зафиксировать такое резьбовое соединение штанг, придется приложить дополнительные усилия.
• Приваренные муфты. Нарезаются из трубы, диаметр которой больше, чем у штанги. Затем наглухо приварить муфту к трубе на одном конце секции. В ту же муфту с другой стороны свободно вставить следующую секцию. Теперь нужно закрепить секции так, чтобы они не проворачивались. Для этого поперёк трубы можно вставить болт и зафиксировать его гайкой с другой стороны.

Для изготовления своими руками бура для глубокой скважины соединяют несколько штанг. Причем лучше, если их соединение будет предельно простым. Ведь в процессе бурения инструмент будет подниматься на поверхность, чтобы он освобождался от земли.

Каждый подъём бура сопровождается его разделением на составные части, а каждый последующий спуски – новой сборкой и наращиванием.

Кроме самого бура для создания скважины ручным способом используют и другие инструменты, о которых нелишне упомянуть в этой статье.

Например, если скважина уже готова, а вытащить на поверхность земли инструмент оказалось не так-то просто, можно использовать подъёмный механизм, который работает по принципу рычага.

Когда процедура бурения затягивается, а сами бурильщики теряют силы, им очень помогли бы приспособления, помогающие прокручивать бур внутри скважины и вворачивать его при её углублении.

Бур для ударно-канатного бурения

Пробурить скважину на участке можно не только вращением бура, но и ударно-канатным методом. Для этого вида работ нужна специальная установка, которую тоже можно сделать самостоятельно из подручных материалов.

Имея такое оборудование все работы можно выполнить вообще без помощников, поэтому рассмотрим и процесс изготовления ударного бура.

Чтобы понять, что и как мы будем мастерить, рассмотрим в общих чертах суть ударно-канатных работ.

С большой высоты в намеченное с помощью лопаты или шнека место будущей точки водозабора сбрасывается труба-снаряд – желонка для скважины. Вверху к буру приваривается проушина для троса.

Сбоку в верхней части вырезается отверстие для извлечения пробуренной породы.

Выбираем, конструируем и модернизируем ручной бур. Личный опыт

Ручной бур – незаменимая вещь на приусадебном участке. Пробурить шурфы для установки столбов для забора или буронабивных свай под фундамент, сделать в садовой земле лунки под посадку растений. Этому ручному инструменту всегда найдётся применение. Как сделать этот инструмент самостоятельно, можно ли как-то усовершенствовать устройства заводского изготовления, знают пользователи нашего портала.

Прежде чем покупать или самостоятельно изготавливать ручной бур, нужно задать себе вопросы:

1. Для каких целей и работ он вам нужен;
2. Какой тип грунта предстоит бурить на участке.

Песок, каменистый грунт, заброшенная садовая земля, тугопластичные глины, суглинок, почва с большим количеством корней. Бурение шурфа под установку заборных столбов и столбиков небольшого диаметра, разбуривание «тяжёлого» грунта под мощные буронабивные сваи для фундамента под дом. Все эти факторы оказывают существенное влияние на конструкцию ручного бура.

На мой взгляд, лучший ручной бур – это тот, который «заточен» под работу на конкретном участке, с учётом особенностей грунта и его слоёв. Т.е. земляной бур должен быть сделан под определённые задачи: установку столбов, свай и т.п.

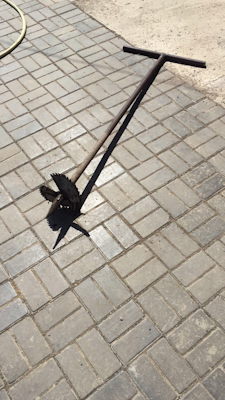

Пользователь нашего портала предлагает следующую механическую конструкцию самодельного бура. Как он сделан, хорошо видно на данном фото.

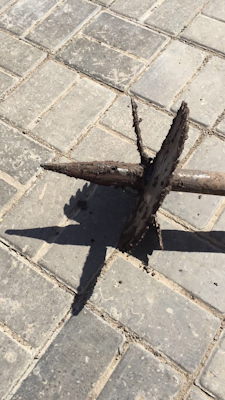

Два ножа служат для предварительного рыхления почвы, что упрощает врезание в грунт основных лопастей, разведённых под углом. Причём, основные лопасти можно сделать сменными, крепя их на болты с гайками. Благодаря этому, можно, используя одну штангу, бурить шурфы разного диаметра.

Хотя внешне покупной и самодельный бур во многом схожи, именно самодельные ручные буры показывают лучшие результаты. Они прочнее, с ними удобнее работать, т.к. они сделаны «под себя».

Я и мой сосед как-то провели такой эксперимент: мы решили сравнить эффективность работы моим самодельным буром (диаметр лопастей 25 см) и его покупным (диаметр лопастей 14 см).

Почва на участке форумчанина такая:

• 0.7-0.8 м – «плодородка»;
• 0.2-0.4 м – известняковый камень крупной фракции;
• далее слой мергеля (жёлтого, в мелкую крошку известняка).

В ходе соревнования бурильщики почти одновременно заглубились на 0.8 м. Далее покупной инструмент запнулся на мергеле, в то время как, работая самодельным садовым землебуром, Михаил продолжал бурить, как ни в чем не бывало. Соседу же приходилось разрыхлять мергель ломом и только потом бурить дальше.

Итог эксперимента: на то, чтобы пробурить шурф под стоб глубиной в 1 метр, у Михаила ушло чуть более 5 мин, причём он совершенно не устал. Сосед же на последних 0.2 м безнадёжно отстал.

Поэтому среди пользователей нашего портала так популярны самодельные конструкции ручных буров. Чтобы сделать такой, достаточно бросовых материалов и начальных навыков в сварочных работах.

Делается инструмент так: берётся круглая или квадратная труба, её длина подбирается в зависимости от предполагаемой глубины шурфа. В случае механического бурения глубоких скважин трубу можно удлинить, нарастив её дополнительной штангой. Диаметр лопастей подбирается в зависимости от предполагаемого диаметра шурфа и планируемых работ.

В качестве лопастей хорошо себя зарекомендовали пильные диски большого диаметра от циркулярки. Такой диск распиливается болгаркой на две части. Половинки привариваются к трубе, а лопасти необходимо развести на определённый угол (примерно 25-30°). Так они лучше заглубляются в грунт. К концу трубы приваривается пика или «убитое» сверло большого диаметра. Наконечник нужен для центрирования бура в начале бурения. За счёт пильных зубьев на лопастях такой инструмент при вращении хорошо подрубает корни.

Главное при работе с ручным буром – вовремя останавливаться и поднимать его из шурфа, чтобы вывалить породу.

Я изготовил к началу дачного сезона два землебура. Первый – диаметром 210 мм, второй – 160 мм. На лопасти пошли диски от циркулярки. Остальное сделал из того, что валялось буквально под ногами. Также сделал разборный удлинитель-штангу. На всё про всё я потратил 200 руб, что называется, дёшево и сердито.

Если под рукой нет сварочного аппарата, то такой инструмент можно собрать только на болтах и гайках. Также в качестве бура для нетяжёлого грунта и для бурения отверстий небольшого диаметра можно использовать шнековый б/у ледобур (т.к. покупать новый — экономически неоправданная затея). Для удобства работы у ледового устройства нужно срезать ручку-коловорот и прикрепить стандартный Т-образный ворот.

Кроме вышеописанных инструментов, интересен подход к изготовлению самодельного бура для бурения скважин в земле форумчанина с ником ВячеславK.

Для бурения до глубины в 2.5 м был сделан обычный землебур. Лопасти форумчанин вырезал болгаркой из куска листового металла толщиной в 3 мм, на который был предварительно наклеен бумажный шаблон.

Затем в полученной заготовке было просверлено отверстие диаметром 20 мм.

По радиусу круга был сделан разрез.

Далее ВячеславK вварил в лопасть штырь, который он завёл в трубу. Труба также приваривается к лопасти.

В результате получилось вот такое буровое устройство.

В ходе работы выявили и устранили такие недостатки:

1. Лопасти при бурении сводятся, что значительно снижает эффективность бурения. Чтобы лопасти не сводились, между ними и к трубе были приварены перегородки-растяжки.

1. При бурении ям под установку забора инструмент, если он натыкался на камни или корни, уводило в сторону. Чтобы устранить этот недостаток, по одной лопасти, начиная от места сгиба круга, был приварен дугообразный бортик 30х10 см.

1. Низкая эффективность при прохождении жирной глины. Для работы по глине был изготовлен т.н. рамочный бур конструкции пользователя нашего сайта с ником KND.

Такое устройство лучше всего подходит именно при работе по пластинчатым глинам. У него минимальный коэффициент трения о породу. Его легко извлекать из шурфа (нет «эффекта поршня», как у шнекового бура). После подъёма бура глина просто вытряхивается из рамки.

Хотя такой инструмент чаще всего используется при бурении самодельных скважин «на воду», его конструкция получилась настолько удачной, что стоит заострить на ней внимание.

ВячеславK сделал так:

От полосы металла шириной 5 см он отрезал две одинаковые полосы и сделал угловые скосы, отступив от конца полосы на 2 см. Для полос можно использовать старые автомобильные рессоры.

Вырезал и заточил ножи.

Приварил ножи к сверлу, направив заточенные стороны в противоположные стороны.

Развёл ножи в стороны при помощи уголка так, чтобы расстояние между концами составило 25 см.

С помощью газового ключа ВячеславK вывернул ножи под углом.

Собрал и сварил всю конструкцию.

Стоит отметить, что сверло быстро обломилось. Поэтому ВячеславK заточил обломок, как показано на следующем фото.

Также интересны конструкции, предназначенные для изготовления уширения –«пятки» – при возведении фундамента ТИСЭ.

Я доработал покупной бур, поставил на него вторую откидную лопату. Чтобы было удобно работать, сделал Т-рукоятку длиной 1 м. Тем самым я увеличил усилие на рычаге. Длина штанги – 3 метра. Теперь бурить шурфы глубиной в 2 метра можно, стоя в полный рост, а не карачках. Зубцы с землеприёмника срезал, т.к. от них мало толка.

На этом «улучшайзинг» не закончился. Чтобы увеличить эффективность земляного бура при разбуривании уширения, Субарист выгнул лопатки – прямые плохо резали грунт. В дальнейшие планы форумчанина входит поставить лопатки из легированной стали, т.к. обычные быстро тупятся о камни.

Я сделал земляной бур, применив в качестве накопителя грунта обычную кастрюлю. Таким инструментом я делал уширение на глубине в 2.5 м.

Снизу кастрюли сделаны стопоры, которые упираются в грунт. При бурении расширения кастрюля стоит на месте, это увеличивает эффективность работы, т.к. не тратятся силы на проворачивание самого землеприёмника. При вращении рукоятки, идя по валу с резьбой, раскрываются лопасти, которые срезают грунт. После того, как кастрюля заполняется, ручка землебура крутится в обратную сторону, лопасти складываются, и бур поднимается на поверхность. За 4-5 подъёмов шурф с уширением полностью разбуривается.

Стоит учесть, что сделать такой инструмент сложнее, чем обычный – потребуется сварочный аппарат и токарный станок.

Конструкция получилась удачной и востребованной. Используя данный принцип, форумчане делают свои устройства с двумя лопатками, которые чаще всего работают в паре с мотобурами.

Сообщества › Сделай Сам › Блог › Бур своими руками

Привет кулибины!
Сразу к вопросу- хочу делать бур, бурить скважину для осушения участка.Так вот как лучше сделать сам наконечник? Есть идея на торец приварить распиленную циркульную пилу крест на крест или лучше зубья при варить к режущей кромки винта? За основу будет взята проф труба тк круглой трубы нет. грунт в основном глина с камнями
Бур делаю в качестве пробного эксперимента

Смотрите также

Комментарии 98

У парня видео смотрел, у него земля с камнями. Он распорки между концами диска вваривал.

Я варил такой как на фотке внизу, на торце трубы вырезал три треугольника, получилась такая, своеобразная корона, молотком кончики согнул в конус и заварил. Под столбы сверлю.

Спроси у них, расскажут…
(:

Динамит вернее будет

Обычно на всякие буры ставят твердосплав, насколько я знаю. Отдельные резцовые пластины с отверстием под крепеж продаются без проблем.

автор почитай что такое Абиссинский колодец.
если у тебя водоупор первый слой высоко либо по весне вода стоит так как грунт промерз.
забиваешь 3-4 метра дюймовки можно даже без сеточки на конце.
подрубаешь в малышу и он очень охотно загоняет воду в эту трубу.
и ничего бурить не надо пробил 1 водоупор как вода стала легко уходить, так можно останавливаться(если для добычи воды использовать не собираешься.

Для начала разберитесь с происхождением воды на глубине в 1 м. Это поверхностная вода лежащая на водоупоре или это уровень грунтовых вод напорного водоносного горизонта кровля которого на 8-10-ти метрах?

если гидробурение насос получше чтоб шлам вымывал)

возьми бур, малый диаметр стоит копейки 2-3 т.р. долото

по глине хорошо работает простой шнековый бур с эльборовым ножом на режущей кромке и направляющим конусом 9мм
сам рылся в ручную если глина сухая то чуть увлажняй её легче идет влажная глина но не мокрая
за глиной простой скорее всего пойдет синяя или черная вот тут то точно без механизации не обойтись
а вот потом пойдет песчанник с мелом вот тут 2 варианта искать прялку в продаде (газ 66 с буровой ) или платить чтобы добурили ни один простой бур не возьмет только бур шарошка и шышыга ито прыгает как игрушечная и только потом вода в песке пойдет
так что подумай стоитли оно того и возьмутся ли спецы добурить

Ты немного не понял тему, мне не нужна вода, мне надо осушить участок

так в глину бесполезно сливать это водоупор по своей природе нодо в водонос бурить чтобы вода уходила в противном случае все это превращается просто в очень маленький по размеру колодец с малой емкостью
в твоем случае лучше колец 6-10 закопать и завести в них дренадную систему зарытую в грунт на уровень где глина начнётся если ливний сильных не будет то колодца будут хватать ну а если ливни то тут уже нчего не поделаешь

В глину никто не собирается сливать

просто я тебе расказываю ка мы тойже проблемой занимались тольо не огород а из под уде готового здания обводненый грунт убирали дренажку кстати установкой горизонтального бурения устанавливали и в колодец на 6 колец сливали в день воды нбиралось на 3 метра выше зеркала в скважине рядом зеркало поднималось на 5 метров в скважине в колодце в жару опускалось на 4 м месность болотистая площадь строения 250 кв м а вы планируете ну макс в 200 тую трубу больше в ручную просто не возможно лить воду с дренажа соток с 10 как я попимаю просто сразу надо прикинуть сколько примерно воды будет сливаться в час и из этого расчитывать рамер емкости (колодец упрощенно для расчета берется за емкость )в которую будет стекать вода

Друг, ты просто не сталкивался с камнем на глубине, особенно в глине.
Для начала выкопай яму 80 см в глубину и кинь камень 30 на 30, как его одалеешь с помощью своего нанобура и если понравится можно продолжать изыскания в своём вопросе.
Поищи в регионе у себя бурильщиков, не у всех цена 3000, просто уверен в этом. Плюс с соседями поговорить все таки дело общее, минимум на 50 % сэкономишь. Если постараться ещё на этом заработаешь)))

В городе 2 бурильщика, цена одинаковая. Соседям похуй .
Да, я в курсе что это будет ебля с греблей, но пробывать надо

Позвони поторгуйся, 10 метровые скважины не геморные.

ну завтра уже если только

Если можно, как раз завтра собрался делать его

Бур для скважины своими руками: разновидности устройств

Конструкция состоит из металлического стержня, на конце имеющий цилиндр нужного диаметра. Снизу в цилиндре имеется прорезь в форме спирали либо продольная. Бур носит название из-за метода захвата почвы. От главного стержня ложку смещают на пятнадцать миллиметров, данная особенность позволяет просверливать в почве отверстие диаметром свыше размера ложки. Увеличенный диаметр шахты нужен, чтобы в скважину вставить обсадную трубу, их диаметр всегда больше сечения бурового устройства. Проводя бурение данным оборудованием сразу вводят в шахту обсадную трубу.

Внимание! Бур ложка применяется на суглинистой почве либо супесях.

Делаем буры своими руками

Как соорудить бур в виде спирали

Смастерить дома бур со стержнем, на который приварена спираль, непросто. Можно изготовить модель более простую, если есть сварочный аппарат, болгарка, рулетка, стержень из стали необходимого размера по длине, диск из стального материала.

Первым делом распиливают диск из стали на полукруги равного размера. Получившиеся детали надо заточить. Качество заточки влияет на легкость вхождения в землю инструмента, это влияет на скорость всего процесса. Для бура можно изготовить спираль из стали. Понадобится полоска стали, которую нагревают, скручивают в форме спирали, придерживаясь шага, равный необходимому диаметру. Полоску закаливают, приваривают к стержню из металла. Однако дома выполнить такой тип работы сложно.

Как соорудить бур в форме ложки

Оборудование бура подходит для бурения грунта, который не осыпается. Бур в форме цилиндра имеет прорезь сбоку, ложку снизу в виде спирали. Цилиндр в длину не более семидесяти сантиметров, сечение конструкции зависит от размеров скважины, которая будет сделана. Почвы из шахты проникают внутрь цилиндра, там они прилипают и сжимаются, поэтому не выпадают.

Внимание! Ширина прорези зависит от сыпучести почвы, если земля очень сыпучая, то прорезь будет уже.

Бур можно соорудить двумя путями. В первом случае берут лист стали, скручивают его нужного диаметра, придавая форму цилиндра. Во втором случае бур изготавливают из куска трубы, он уже имеет форму цилиндра. Понадобится небольшой обрез трубопроката, на одном из концов проделывают пропилы, которые отгибают и затачивают края. Вместо отрезка трубопроката можно применить пустой баллон.

Для работы потребуются инструменты в виде болгарки, стального цилиндра, сварочный агрегат, стержень из стали, сверло, предназначенное для металла. Посредством болгарки проделывают внизу у цилиндра прорезь. Для облечения работы к штанге можно сваркой прикрепить сверло для металлических изделий.

Применяя для сооружения прибора лист стали, придется приложить усилия. Заготовку из стали сваривают по шву, кромку заостряют. Сверло также приваривают внизу цилиндра. Если нет необходимого сверло, подойдет пластина из стали узкая в ширину, ее затачивают с двух сторон. Работы данным устройством будут тоже эффективны. Пластина должна иметь длину около пятнадцати сантиметров. Ложку в форме цилиндра приваривают к стержню, смещая до пятнадцати миллиметров относительно оси конструкции. Бур имеет меньший размер, чем обсадная труба, поэтому им легко работать внутри нее. Это очень облегчает работу по одновременной установке обсады.

Внимание! Бур – ложка испытывает огромную нагрузку во время работы, для сооружения устройства подходит инструментальная сталь только высокой прочности. Детали для укрепления конструкции должны пройти закаливание с термообработкой.

Как соорудить рукоятку

Рукоятку нужно делать удобной, чтобы легко вращать буром. Ее конструкция имеет свои особенности. Не всегда буром орудует один рабочий, все зависит от почв, глубины шахты.

Внимание! До того, как смастерить рукоятку, надо определить сколько человек будет задействовано при вращении бура.

Рукоятка должна быть сделана из очень прочного материала. Она предназначена для испытаний высоких нагрузок. Чтобы соединить рукоятку и разъемную трубу применяют сварку.

Разъемный бур

Чтобы выкопать скважину достаточной глубины, потребуется длинный бур. Надо изготовить трубу бура, состоящую из секций, которые можно разбирать. Длину секции для разъема делают примерно в один метр. Секций должно быть столько, сколько будет глубина шахты. Как только бур будет заглубляться в скважину, штанги будут присоединяться и наращивать длину. Существуют разные способы соединения элементов стержня.

• Метод с помощью резьбовой муфты

Каждая секция оснащается резьбой по внутренней поверхности, ее размер должен быть равен соединительному элементу. Муфту с резьбой также делают необходимой длины. Надо исключить само раскручивание резьбового соединения. Чтобы этого не произошло, понадобится установка шплинтового фиксатора. Данный метод простой, но очень надежный.

• Метод с помощью гайки с болтом

Метод довольно простой, но не такой надежный, как первый. Элементы в виде гайки и болта приваривают к штангам, которые изготавливают из трубопрокатов, имеющих небольшое сечение. Сварку придется проводить с тонкостенными трубами, стыки с такой трубой не могут быть прочными. Для фиксации штанг при помощи резьбы потребуется много сил.

• Метод при помощи приваренных муфт

Муфты нарезают из отрезка трубы, у которой сечение больше, нежели сечение штанги. С одного конца штанги приваривают муфту, с другой стороны в муфту вставляют другую штангу. Скрепляют секции, применяя болт с гайкой, вставляя их поперек детали.

Внимание! При подъеме бур разделяют на части, при спуске его снова собирают, добавляя секцию.

Методы бурения

Ударно – канатный метод бурения

Для создания скважины можно применять разные методы. Кроме вращения бура, распространен метод ударно – канатный. Для работы необходимо специальное оборудование, которое можно соорудить своими руками.

Внимание! Чтобы пробурить скважину данным методом, понадобится рама в виде треноги, бур, трос с лебедкой.

Намечают место водозаборной точки на земле. В это место с большой высоты сбрасывают трубу, которая называется желонкой. К буру сверху через проушину, приваренную к трубе, продевают трос. Сбоку вверху трубы делают отверстие, чтобы удалять почву. Снизу трубы приделывают зубья либо края затачивают, чтобы рыхлить почву. От нижнего края трубы отступают 7 сантиметров, чтобы установить клапан в форме лепестков либо шара. Клапан служит для захватывания земли, удержания ее внутри желонки. Желонку применяют на участках с рыхлыми почвами, галечного либо гравийного грунта. Устройство часто применяют вместе с другими видами буровых конструкций. С помощью нее можно извлекать грунт с водой из шахты. Другие виды бура не имеют возможности задерживать внутри полости грунт.

Внимание! Для создания скважины, как правило, применяют несколько снарядов сразу, чередуя в зависимости от типа почвы.

Полную отложениями желонку вытаскивают на поверхность, применяя лебедку, очищают от земли, ударяя тяжелым молотком. Процесс повторяют, пока не появится скважина нужной глубины. Желонку можно сделать самостоятельно. Желонка должна быть тяжелой, чтобы врезаться в грунт с большой высоты.

Сборка буровой установки с желонкой

Сначала определяют место под скважину, лопатой углубляют место. Над углублением ставят треногу, которая имеет высоту в два – три метра. Сверху устанавливают блок под канат, хорошо его фиксируют. К опорам крепят лебедку ручного либо электрического типа. Далее следует подготовить желонку. Для бура понадобится трубопрокат с толстыми стенками. Сечение данного отреза трубы должно быть равно размеру скважины.

Для буровой конструкции берут лист прочной стали, приваривают его сверху трубы. Она должна располагаться перпендикулярно относительно продольной линии устройства. В полоске, которую приварили по оси трубы, сверлят отверстие, равное объему каната, к нему прикрепят бур. Снизу бура делают заточку зубчатого либо кольцевого типа. Сверху делают прорезь на две трети длины трубы, чтобы извлекать грязь.

Видео по теме
