Как проверить металлогалогенную лампу?

Как проверить металлогалогенную лампу?

Скорее всего виновато напряжение.

Также прошу вас уточнить какой дроссели вы используете в светильниках (это может быть филипс и тогда причина может проясниться).

Второй момент в каком положении используется лампа.
Большинство ламп МГЛ имеют ограничение по положению горения и при отклонении от него быстро выходят из строя.

Третий момент — напряжение.
Если у вас под нагрузкой в конце линии 232 В — то в начале линии может быть в районе 270 — а это уже критично — проверяйте сети.

Не заметил на фотографиях компенсирующего конденсатора 20 мкФ.
Не могут ли быть проблемы, связанные с его отсутствием?
Если светильников много, то форма питающего напряжения может быть значительно изменена.

На балласте указан тип лампы ДНаТ (Na), хотя режимы работы (ток 1.8А) с МГЛ на 150 Вт совпадают. Так что должно проходить.

Также прошу вас уточнить какой дроссели вы используете в светильниках (это может быть филипс и тогда причина может проясниться).

А что не так с дросселями Филипса?

Не заметил на фотографиях компенсирующего конденсатора 20 мкФ.
Не могут ли быть проблемы, связанные с его отсутствием?
Если светильников много, то форма питающего напряжения может быть значительно изменена.

На балласте указан тип лампы ДНаТ (Na), хотя режимы работы (ток 1.8А) с МГЛ на 150 Вт совпадают. Так что должно проходить.

Также прошу вас уточнить какой дроссели вы используете в светильниках (это может быть филипс и тогда причина может проясниться).

А что не так с дросселями Филипса?

Дроссели часто делают «универсальными» для ДНаТ и МГЛ потому что по сути это одно и то же с разным наполнением и рабочий ток у них практически одинаковый.

Филипс идет по своему пути. Его дроссели и лампы часто бывают расчитаны на ток отличающийся от стандартного тока для таковой мощности.

Видел взорвавшиеся лампы BLV при использовании с дросселем филипс.

Теперь что делать человеку с этим счастьем.

Я бы предложил попробовать купить лампу другого производителя или другой марки. В идеале с керамической горелкой (да в 2 раза дороже, однако лампы надежнее).

Возможно все дело в низком качестве самих ламп.

Однако очень сильно напрягает что у Вас вышло из строя 15% качественных ЭмПРА Helvar — это надводит на мысли что все же что то не то с сетью. Могут быть гармоники, может у вас там какие то двигатели установлены мощные или турбины?

800-850 р, вылетают и те и другие, с каждым годом процент выхода из строя за один и тот же период увеличивается, например за 7 месяцев в прошлом году вылетило 60 из 270 ламп.
Не может это происходить из за ухудшения технических характеристик ПРА.
И еще вопрос, поможет если установить стабилизаторы напряжения на линии МГЛ, а также заменить ПРА на ЭПРА

800-850 р, вылетают и те и другие, с каждым годом процент выхода из строя за один и тот же период увеличивается, например за 7 месяцев в прошлом году вылетило 60 из 270 ламп.
Не может это происходить из за ухудшения технических характеристик ПРА.
И еще вопрос, поможет если установить стабилизаторы напряжения на линии МГЛ, а также заменить ПРА на ЭПРА

Стабилизаторы — да. Только как всегда или качественные или вообще отказаться от этой идеи.

ЭПРА для МГЛ — бестолковая вещь. смысла очень мало, исследовал в свое время характеристики на кафедре. Весь толк от них — меньше весят.

В качестве альтернативной идеи — от МГЛ в пользу других ламп отказаться не думаете? Например ЛЛ Т5 или индукционных?

Каждый Ваш пост убеждает меня все больше что у Вас проблеммы с питающими сетями. Лампы МГЛ очень чувствительны к качеству напряжение (наиболее из всех существующих), наличие асинхронных двигателей может сильно менять форму напряжения, что в свою очередь может приводить к повышению токовой нагрузки на электроды и быстрому выходу лампы из строя.

PS Обычно лампы с керамической горелкой сильно дороже чем с кварцевой

Устройство и разновидности металлогалогенных ламп.

Несмотря на название схожее с галогенными, металлогалогенные лампы (МГЛ) относятся к газоразрядным лампам высокого давления. Чаще всего их применяют в промышленности.

Устройство и принцип работы МГЛ.

Конструкции лампы представляет собой разрядную трубку(горелка) со впаянными электродами, помещенную в колбу. К колбе присоединяется цоколь. Разрядная трубка изготавливается из особого тугоплавкого стекла (кварцевого или керамического). Внутрь закачивается инертный газ (аргон) с добавками металлической ртути и галогенидов металлов (йодиды натрия и скандия). Горелка помещена во внешнюю колбу из боросиликатного стекла. Внешняя колба снижает теплопотери разрядной трубки, фильтрует ультрафиолетовое излучение от горелки. Также внешняя колба защищает от механических повреждений. Она заполнена азотом.

Применяются МГЛ с одной колбой. Они используются в процессах, где необходимо ультрафиолетовое излучение. Либо колба изготавливается из особого безозоновго кварцевого стекла, не пропускающего УФ-лучи.

Существуют МГЛ с двумя цоколями для работы в горизонтальном положении.

Принцип свечения МГЛ основан на плазме дугового разряда высокого давления. Когда лампа не работает, галогениды и ртуть сконденсированы на стенках разрядной трубки в виде пленки. Для начала работы необходим высоковольтный импульс от специального зажигающего устройства. После подачи импульса в горелке появляется тлеющий разряд, происходит испарение галогенидов. Разряд превращается в дуговой – соли и ртуть разлагаются на ионы. Ионизированные атомы ртути возбуждаются и начинают светиться. Весь процесс занимает 10-15 минут. Анионы галогенов тоже светятся в определенном спектре. Именно они позволяют создавать источники света разные по цветовой температуре и цвету.

Инертный газ необходим для протекания тока через разрядную трубку, когда источник света неразогрет и ртуть с галогенидами находится в твердом состоянии.

Для контроля заряда при разогреве лампы ток ограничивают балластами: электромагнитными (дросселями) или электронными. Дроссели дешевле, но электронные устройства исключают мерцание лампы и увеличивают ее КПД.

Схема подключения.

Поскольку для включения и правильной работы МГЛ необходимы особые устройства, то схема подключения не так проста.

Импульсное зажигающее устройство (ИЗУ) включается параллельно лампе, а токоограничивающие балласты – последовательно.

Электрическая схема подключения МГЛ.

Подобные схемы наносятся прямо на корпус импульсных устройств и дросселей. Главное, определить, где фазовый провод, а где нулевой.

Помните, что работа с электричеством требует осторожности, внимательности и минимальных знаний. Если вы не уверены в своих способностях, то лучше вызовите специалиста.

Штриховой линией на схеме изображен конденсатор (бумажный, неполярный). Его устанавливают для уменьшения реактивных потерь при применении электромагнитного дросселя. Емкость конденсатора выбирают исходя из мощности лампы (для 250-вольтовой подойдет 35 мкФ). Рабочее напряжение конденсатора не ниже 400 В (для ламп до 600 В). Впрочем, установка конденсатора не обязательный этап.

При монтаже металлогалогенных источников света учитывайте, что они сильно нагреваются (до 300 ⁰С). Продумайте хорошую вентиляцию и не размещайте лампу рядом с легковоспламеняющимися предметами.

Виды и маркировка МГЛ.

Разные виды МГЛ.

Металлогалогенные источники света используют для освещения коридоров, комнат разной площади. Их мощность составляет от 10 до 3500 Ватт. Причем до 2000 Вт МГЛ питаются от сети 220 В, а свыше 2 кВт – от 380 В.

Для наружного освещения выпускаются лампы мощностью 70, 150, 250, 400, 1000, 2000 Вт. Все они имеют один резьбовой цоколь и вкручиваются прямо в патрон. Двухцокольные (софитные) чаще всего бывают 70 и 150-ваттными.

Одноцокольные лампы маркируются SE, двуцокольные – DE.

Стабильность работы и срок службы зависят от положения лампы в пространстве. Дело в том, что сила тяжести напрямую влияет на конвекцию галогенидов при свечении. Поэтому МГЛ рассчитаны на работу в одной плоскости: BH – горизонтальной, BUD – вертикальной. Существуют и универсальные лампы. Они обозначаются буквой U.

За рубежом металлогалогенные лампы обозначают по-разному. Согласно системе ANSI они называются MHL/MH, далее указывается цифровой код с характеристиками лампы и типа балласта. Затем идут буквы, обозначающие размер и тип колбы, затем мощность и цветовая температура.

Альтернативным обозначением является HQI. Изначально так маркировались МГЛ фирмы OSRAM, но постепенно аббревиатура распространилась среди других производителей.

Форма горелки обозначается следующими буквами:

• Т – цилиндрическая;
• Е – эллипсоидная;
• ЕТ – эллипсоидно-трубчатая;
• Р/PAR – параболическая;
• R – рефлекторная.

Для полной уверенности в параметрах покупаемой лампы стоит изучить техническую документацию, не полагаясь на маркировку.

МГЛ различаются по исполнению цоколя. Существуют три типа:

• Е27, Е40 – резьбовой цоколь, как в лампах накаливания;
• RX7s – софитные с двумя цоколями;
• 5, g12 – штырьковый цоколь.

Разные варианты цоколя.

Источники света мощностью выше 2 кВт выпускают без цоколя с гибкими клеммами для закрепления винтами.

Технические характеристики.

1. Отличный индекс цветопередачи: 85-95%.
2. Широкий диапазон цветовой температуры. В зависимости от добавок ее получают от 2500 К до 20000 К.
3. Чувствительность к перепадам в сети. Колебание в 10% может выключить лампочку. Более сильное превышение напряжения может привести ко взрыву колбы. А долгая работа на низком напряжении приводит к изменению качеств света.
4. Металлогалогенные источники света не зависят от температуры окружающей среды. Успешно работают при морозах.
5. Стабильность светового потока на протяжении всего срока службы. В конце срока эксплуатации лампочка светит так же, как и в начале.
6. Долгий срок службы: 6000-15000 часов.

В таблице указаны сравнительные характеристики популярных моделей МГЛ фирм OSRAM и Philips.

Обозначение

Мощность, Вт

Тип цоколя

Световой поток, Лм

Ra

Габаритные размеры, мм (d×l)

Как выбрать блок розжига металлогалогенных ламп?

Здравствуйте, уважаемые читатели и гости сайта Power Coup Electric. В сегодняшней статье мы хотим рассказать вам про блок розжига для металлогалогенных ламп, так же мы узнаем что собой представляют светильники с такими лампами и почему они столь популярны.

На сегодняшний день рынок осветительных приборов как никогда разнообразен. Поэтому иногда при выборе источника освещения для своей квартиры или дома возникают определенные сложности.

Многие люди предпочитают использовать в качестве источника света металлогалогенные и галогенные светильники.

Немного о самих лампах

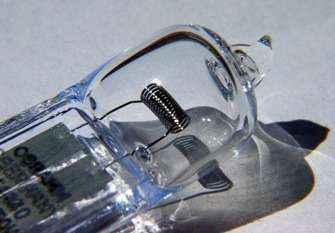

Галогенный светильник представляет собой одну из разновидностей лампы накаливания. Внутри такая лампа содержит, помимо самой нити накаливания, еще и пары галогенов. В роли галогенов могут выступать хром, йод, фтор или бром.

Галогенная лампа

Принцип действия такой лампы заключается в том, что электрический заряд, подходящий через нить накаливания, вступает в химическую реакцию с галогенами и атомами вольфрама нити. При этом при наличии высоких температур подобное соединение распадается. В результате, превалирующее большинство вольфрамовых частиц оседает на теле накала. Это предотвращает оседание частиц на внутренней стороне колбы. На этом процессе основывается принцип восстановления нити накаливания. Такая реакция получила название вольфрамо–галогенного цикла регенеративного типа.

Разновидность галогенных ламп

Одной из разновидностей галогенных ламп, являются металлогалогенные. Их еще называют газоразрядные лампы высокой интенсивности (HID, high-intensity discharge lamps).

Они относятся к группе газоразрядных источников света. Здесь в роли наполнителя, которым заполнена разрядная трубка, используется инертный газ (аргон и ксенон), галогениды определенных металлов или ртуть. В качестве источника оптического излучения в лампочках выступает плазма от дугового электрического разряда. Эта плазма возникает в результате ионизации от испаряющихся галогенидов металлов или частиц ртути. В свою очередь ионизация появляется в результате влияния электрического тока.

Металлогалогенные лампы

Такой принцип работы позволяет получить источник довольно яркого и мощного светового потока. При этом цветопередача остается на достаточно высоком уровне.
Металлогалогенные лампочки обладают теми же преимуществами и недостатками, что и их галогеновые аналоги, а именно:

• длительный период работы
• компактные размеры
• уменьшение энергозатрат
• отличные показатели цветопередачи

К недостаткам относятся:

• наличие чувствительности к перепадам напряжения
• лампочка чувствительна к жиросодержащим загрязнениям. Поэтому выкручивать и вкручивать ее можно только через салфетку или защитные перчатки

Но все же, несмотря на недостатки, подобные светильники сегодня довольно распространены.

Данная продукция выпускается в достаточно широком диапазоне: от 20 Вт до 20000 Вт. Кроме того, металлогалогенные лампы могут иметь различный цветовой спектр:

• дневной белый цвет
• синий цвет
• красный цвет и т.д.

Различные комбинации цветов достигаются путем применения различных галогенидов.

Особенности подключения дугоразрядных ламп

Любая дугоразрядная лампа требует для подключения блок розжига. Для металлогалогенных ламп существует их два типа: электронный (ЭПРА) и электромагнитный (ЭмПРА). В некоторых светильниках возможно применение только одного из видов, а в некоторых обоих.

Блок розжига электронный

Например, в трековых прожекторах акцентного освещения используются в подавляющем большинстве только ЭПРА (в расчет не берутся морально устаревшие модели 20 века). Во встраиваемых светильниках для потолков грильятто и ГКЛ – оба типа. В подвесных светильниках купольного типа более чем 150 Вт — ЭмПРА.

Блок розжига электромагнитный

Причины такой избирательности две: габариты блоков и ограничение у ЭПРА по температуре. Поясняя вышеперечисленные примеры добавим: в трековые светильники в силу меньших габаритов входят лишь ЭПРА, в мощных светильниках купольного типа ставятся ЭмПРА, а во встраиваемые светильники, без разницы.

В паспорте к лампам обязательно прописывается возможность использования того или иного вида блока.

Электронное или электромагнитное ПРА?

У качественных фирменных ЭПРА производства Osram и Philips цена выше, чем у ЭмПРА всевозможных производителей. Особенно цена высока на мощные ЭПРА на 150 и 250 Вт.

Клиент переплачивает за:

1. долгий срок службы этих электронных блоков
2. меньшую потребляемую мощность
3. более высокую светоотдачу лампы
4. отсутствие дискомфорта, связанного с миганием, треском, изменением цвета свечения лампы

А теперь разберём каждый пункт подробно:

Долгий срок службы электронных блоков

Например, у Osram существует две модификации ЭПРА: подороже, понадежнее — Powertronic PTi и подешевле и, соответственно, попроще — Powertronic PT-fit . Производитель заявляет срок службы 30 000 часов даже для эконом-версии (PT-fit) электронного блока, что для 10-часовой работы каждый день составит примерно 8 лет.

Электромагнитный же блок ЭмПРА состоит из нескольких отдельных компонентов, помещенных в один кожух. Один из этих компонентов, выполняющих роль стартера называется ИЗУ, он имеет срок жизни ограниченный некоторым количеством включений лампы. Если лампа пришла в негодность, то наиболее дешевые, а потому более распространенные и доступные в продаже ИЗУ выйдут из строя вместе с лампой. Таким образом, меняете перегоревшую лампу в светильниках с ЭмПРА – меняйте и ИЗУ. Хоть его стоимость и невысока, более существенными окажутся затраты на его замену.

Меньшая потребляемая мощность

Блоки розжига также являются потребителями электроэнергии. Электронный блок, в зависимости от его модели и модели лампы может потреблять 10%, а электромагнитный при той же лампе — 20 % от мощности лампы.

Более высокая светоотдача ламп

Новые лампы при питании от ЭПРА и ЭмПРА светят практически одинаково ярко, но, благодаря, «умной» начинке электронных блоков, к середине своей жизни лампа, питающаяся от ЭПРА будет светить на 5-7 % ярче, чем та же лампа, но работающая от ЭмПРА. К концу их жизни разница составит 10-15 %.

Отсутствие дискомфорта, связанного с миганием, треском, изменением цвета свечения лампы

Хоть в светильниках данного типа при установке ЭПРА и отсутствует дискомфорт, связанный с миганием, треском, изменением цвета свечения, в металлогалогенных лампах есть один недостаток. Если такую лампу отключить, то для повторного её включения необходимо некоторое время, за которое лампа должна остыть. ЭПРА отключают такую лампу, автоматически. ЭмПРА пытаются ее разжечь до упора, сами зачастую выгорая.

Требования при монтаже светильников и ПРА

Чтобы получить описанные выше преимущества нужно соблюсти определенные требования при монтаже светильников с электронными блоками:

• ЭПРА не должен перегреваться. Нельзя располагать такие блоки непосредственно над светильниками

У продвинутых Powertronic PTi запас прочности выше, но тем не менее….

• при этом, длина кабеля между светильником и блоком не должна превышать 1,5 м
• максимальное число светильников, подключенных на один автоматический выключатель не должно превышать определенных значений. Так для наиболее популярных 70 Вт блоков их максимальное кол-во 12 шт для автомата 16 А
• несмотря на функцию отключения неисправной лампы, следует своевременно осуществлять ее замену. Дело в том, что ЭПРА будет 10 мин пытаться ее зажечь и только потом отключит на ней напряжение до следующего утра.

Собираем блок розжига самостоятельно

Пара слов тем, кого интересуют мощные блоки на 250 и 400 Вт.

Как уже было сказано выше, цена на мощные электронные блок розжига очень дорога. Предприниматели могут себе их позволить, но например садоводы любители тепличного растениеводства не всегда. Их зимнему урожаю необходимо много яркого света и они готовы самостоятельно собрать схему, например блока на 250 Вт.

Нужно знать, что мощность каждого компонента блока, например дросселя – не единственный параметр. Даже, если вы увидите в паспорте, что данный тип подходит для металлогалогенных ламп, имейте в виду что есть еще важный параметр – ток.

При мощности 250 Вт есть дроссели на 3 А (самые распространенные) и 2,15 А. Смотрите на паспорт лампы. Токи должны быть идентичны. Если перепутаете – начнется мигание лампы и перегрузка дросселя.
